多效蒸發器工藝設計分析
多效蒸發器工藝設計分析
多效蒸發器常用在工業廢水處理中，在設計多效蒸發器時經常會有要求進行合理的工藝設計，那么多效蒸發器工藝設計時，需要做哪些工作呢？該怎么設計呢？根據哪些進行設計？
今天小編和大家一起聊聊多效蒸發器設計流程分析。
一、多效蒸發器工藝設計需要哪些工作呢？
1、數據準備工作。需要根據業主方的性能和提供的基礎數據以外，需要準備的數據還有工藝物料的成分、濃度、密度、原液溫度、溶解度、比熱容、飽和蒸汽壓力、沸點、導熱系數、表面張力、動力粘度、污垢熱阻、腐蝕性、擬選用材質的導熱系數，物料需要濃縮到的濃度，新蒸汽的溫度、壓力等數據。
2、工藝流程確定。工藝流程按加料方式分為順流、逆流、平流、錯流等四種。順流流程在物料熱能回收方面通常優于逆流流程，且由于物料靠自壓進入下一效，電能消耗較逆流流程低，然而，其缺點也是顯而易見的，隨著工藝物料濃度的降低，粘度上升，單效總傳熱系數下降較快，導致蒸發器總傳熱面積較大，低溫效物料易結垢，傳熱表面垢層增長快，進一步影響蒸發器運行產能。結合順流流程和逆流流程的優缺點，產生了混流流程。
3、效數的確定
效數的確定受設備投資和傳熱溫差的影響，通常一旦新蒸汽溫度確定，總傳熱溫差即確定，因為多效蒸發器的真空度是基本確定的。效數增加，雖能減少蒸汽消耗，一定的傳熱溫差卻要分配到更多的效，總傳熱面積就會增加，單位傳熱面積蒸發強度隨之降低，設備投資增加。當節能收益減去運行成本支出小于等于設備投資支出時，則不應再增加效數。此外，如果效數過多，單效傳熱溫差如果低于5℃，一旦傳熱面出現結垢，傳熱受阻，整個蒸發器機組產能會大幅下降。
4、工藝物料與熱量衡算
主流的計算方法有等面積法、等壓差法、朂小傳熱面積法三種。等面積法和等壓差法都是早期的計算方法。
5、設備結構的工藝計算

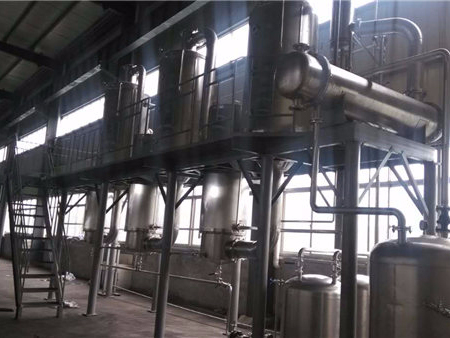

多效蒸發器由加熱室、分離室、換熱器等設備組成，蒸發器運行的穩定性和可靠性離不開這些部件的正確設計和協調性。要根據需求進行設計。
6、輔助設備設計方面
多效蒸發器的效數增加，不僅會降低蒸汽消耗，同時，對于末效二次蒸汽需要循環水予以吸收的情況下，由于效數的增加，末效二次蒸汽會相應減少，則循環水的消耗也降低了，從而整個循環水輸送、處理、冷卻系統的設備投資和運行成本都會相應減少。
多效蒸發器工藝設計是一系列的換熱、蒸發、分離的系統集成，具有相當程度的耦合性，從而增加了其復雜性，所以在多效蒸發器工藝設計時要以保證設備的穩定性、安全性、經濟性和協調性為主。
關鍵詞：多效蒸發器
