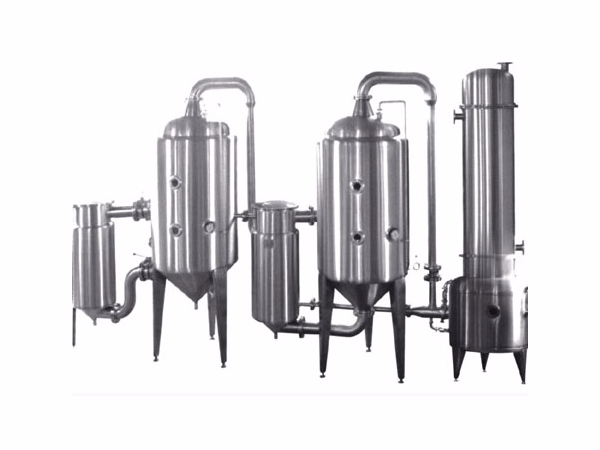

三效蒸發器的原理！
適用范圍
該設備在真空低溫條件下進行蒸發濃縮，具有蒸發能力高、能耗低、運行費用低、并能更大限度地保持物料的原有色、香、味和有效成分。該設備廣泛適用于牛奶、葡萄糖、低聚糖、山梨醇、果蔬汁、等水溶液的濃縮，在食品加工、制藥、糧食深加工、飲料、輕工、環保、化工等許多行業的水溶液及有機溶媒溶液的蒸發濃縮中得到了廣泛應用。
工作原理
1.物料由加熱室項部加入，經液體分布器分布后呈膜狀向下流動。在管內被加熱汽化，被汽化的蒸汽與液體一起由加熱管下端引出，經氣液分離后即得到濃縮液。
在此設備的操作過程中，由于物料的停留時間很短 ( 約5 ～10s ) ，而傳熱系數很高，因此其較廣泛地應用于熱敏性物料，也可以用于蒸發粘度較大的物料，但不適宜處理易結晶的溶液。
2.物料稀溶液經原料泵進入第二效循環泵的吸入口，用泵升壓后，經預熱器進入第二效蒸發器頂部的進料室，再進入加熱管加熱蒸發后進入分離室，汽、液在此分離，溶液從底部流入泵吸入口，用泵送預熱器、進料室加熱管、分離室進行循環流動與蒸發。蒸發出來的蒸汽 由分離室側面進入分離器進一步把蒸汽夾帶的液滴分離出來，由分離器底部流回分離室，而潔凈的二次蒸汽排出后進入冷凝器被全部冷凝。循環泵的出口有一支路把溶液送到******效的泵吸入口，******效操作與二效基本相同，******效的二次蒸汽送入第二效作為加熱蒸汽 。******效的加熱蒸汽則由鍋爐直接供給，冷凝水返回鍋爐房。此外，泵出口有一支路排放濃縮液，調節排放量以保持排放液的濃度。
3.三效蒸發器逆流操作時，濃溶液出料口在******效，溫度較其他各效高，可使溶液粘度有所下降，有利于濃度較高溶液的濃縮，可得到7 5 ％的濃縮液。
4.各效蒸發器均裝液位控制器，配合進口管路的控制閥保持各效液面恒定。鍋爐供汽管路裝有控制閥， 根據******效加熱蒸汽壓力的傳感器及壓力控制器來控制閥門達到加熱蒸汽壓力恒定的目的。各效所排放的冷凝水均匯集至凝水罐，罐側面裝有液位控制器，配合排液泵出口管的控制蒸發器液位至規定高度。
